Penerangan Produk
Spesifikasi Produk
| Piawaian | EN 10217-7 |
| Gred Keluli | X2CrNi18-9 X2CrNi19-11 X2CrNiN18-10 X5CrNi18-10 X6CrNITI18-10 X6CrNiNb18-10 X2CrNiMo17-12-2 X5CrNiMo17-12-2 X6CrNi2MoTi17-17-2 X6-1NiMoTi217 X2CrNiMoN17-13-3 X3CrNiMo17-13-3, dsb. |
| Piawaian Setara |
ASTM A249/A269, ASTM A688, JIS G3463 |
| Diameter Luar (OD) | 6mm-114.3mm |
| Ketebalan Dinding (WT) | 0.5mm-5mm |
| Panjang |
6m/12m, disesuaikan |
| Rawatan Permukaan | Terang anil |
| Proses Pengeluaran | Pembentukan sejuk + kimpalan TIG/laser |
| keadaan | Penyelesaian anil |

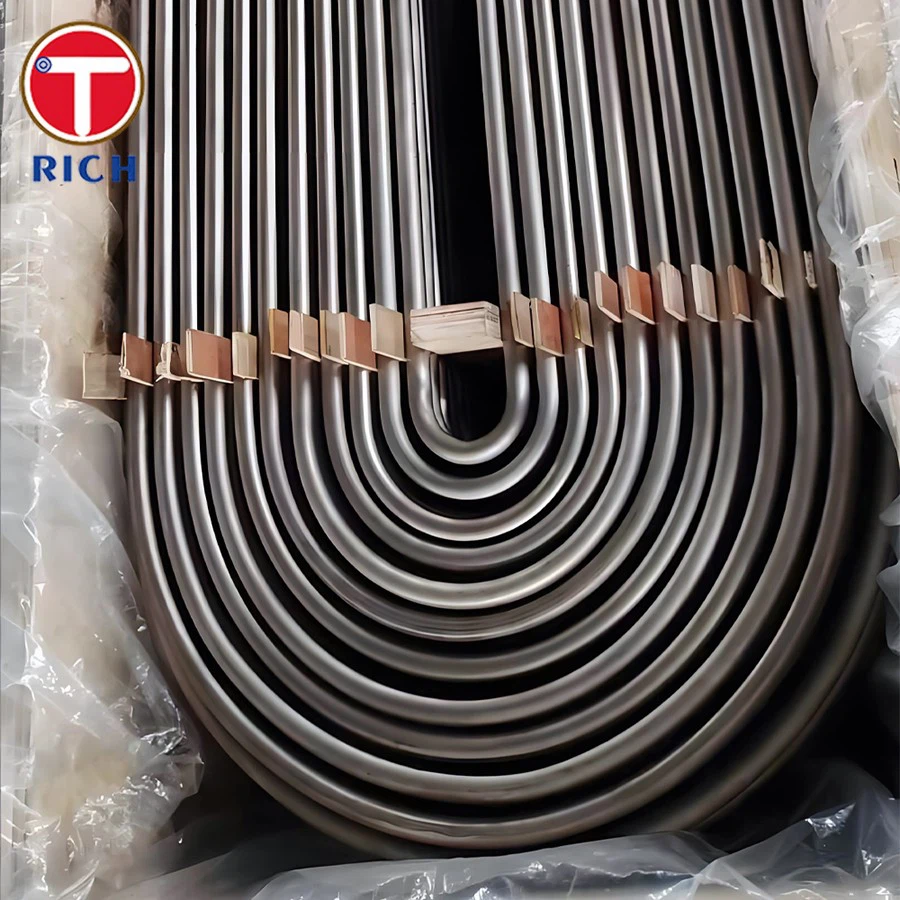

Paip keluli berbentuk U TORICH telah berjaya melepasi ujian kakisan antara butiran EN ISO 3651-2, tidak mempamerkan keretakan kakisan di bawah keadaan pemekaan; ia berkeupayaan-tahan lama terhadap media menghakis campuran-khususnya H₂S dan Cl⁻-yang terdapat dalam minyak mentah penapisan.
Produk tiub kami beroperasi secara stabil pada julat suhu -196 darjah hingga +550 darjah, menjadikannya sesuai untuk-suhu tinggi, aplikasi tekanan tinggi seperti perengkahan hidro dan pembentukan semula pemangkin.
Perkhidmatan Tersuai
- TORICH menawarkan saiz tersuai untuk U-tiub bengkok, meliputi julat penuh standard dan bukan{1}}dimensi standard untuk penukar haba; jejari lentur piawai termasuk 1.5D, 2.0D, 2.5D dan 3.0D.
- Kami menyediakan pelbagai perkhidmatan rawatan permukaan, termasuk penjerukan dan pempasifan, penggilap cermin dalaman dan luaran, dan penggilap elektro.
- Kami menawarkan kemasan hujung tiub tersuai-termasuk hujung biasa, serong, suar dan kembang-dan boleh melaksanakan perkhidmatan tambahan seperti pemotongan ketepatan ke panjang, deburring dan chamfering, semuanya mengikut keperluan khusus.
Komposisi Kimia
| Gred | C | Si | Mn | P | S | Cr | Ni | Mo | Ti / Nb |
|---|---|---|---|---|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | Kurang daripada atau sama dengan 0.08 | Kurang daripada atau sama dengan 1.00 | Kurang daripada atau sama dengan 2.00 | Kurang daripada atau sama dengan 0.045 | Kurang daripada atau sama dengan 0.015 | 17.0–19.0 | 9.0–12.0 | - | Ti Lebih besar daripada atau sama dengan 5×C ( Kurang daripada atau sama dengan 0.7) |
| X6CrNiNb18-10 (1.4550) | Kurang daripada atau sama dengan 0.08 | Kurang daripada atau sama dengan 1.00 | Kurang daripada atau sama dengan 2.00 | Kurang daripada atau sama dengan 0.045 | Kurang daripada atau sama dengan 0.015 | 17.0–19.0 | 9.0–12.0 | - | Nb Lebih besar daripada atau sama dengan 10×C ( Kurang daripada atau sama dengan 1.0) |
| X2CrNiMo17-12-2 (1.4404) | Kurang daripada atau sama dengan 0.030 | Kurang daripada atau sama dengan 1.00 | Kurang daripada atau sama dengan 2.00 | Kurang daripada atau sama dengan 0.045 | Kurang daripada atau sama dengan 0.015 | 16.5–18.5 | 10.0–13.0 | 2.0–2.5 | - |
Sifat Mekanikal
| Harta benda | Rp0.2 (MPa) | Rp1.0 (MPa) | Rm (MPa) | Pemanjangan A (%) |
|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | ~200–222 | ~235–240 | 500–730 | 30–40 |
| X6CrNiNb18-10 (1.4550) | ~205–232 | ~240 | 510–740 | 30–40 |
| X2CrNiMo17-12-2 (1.4404) | ~180–217 | ~215–240 | 500–700 | 35–45 |
Gred Alternatif Kemungkinan
- Untuk prapemanas minyak mentah-biasanya yang beroperasi tanpa media berasid kuat dan dengan suhu reka bentuk di bawah 350 darjah -memilih 1.4307 (304L) sebagai pengganti 1.4404 (316L) menawarkan keberkesanan-kos yang sangat baik.
- Untuk aplikasi yang melibatkan-pertukaran haba jangka panjang pada suhu tinggi melebihi 400 darjah , penggunaan 1.4541 (321)-sebuah titanium-keluli tahan karat yang distabilkan-dicadangkan sebagai alternatif kepada 316L, kerana ia berkesan mengurangkan risiko suhu-berbutir-butiran tinggi.
- Untuk persekitaran yang dicirikan oleh paras klorida tinggi, minyak dan gas berasid, atau penyejukan air laut, 1.4462 (2205) ialah pilihan yang sesuai; walaupun kos awalnya lebih tinggi daripada kos 316L, ia menawarkan hayat perkhidmatan yang jauh lebih lama.
kawasan permohonan
EN 10217-7 tiub penukar haba dikimpal U-bengkok keluli tahan karat kami direka khusus untuk digunakan dalam penukar haba penapisan. Aplikasi ini termasuk, tetapi tidak terhad kepada, prapemanas minyak mentah, penukar haba penyulingan atmosfera dan vakum, penukar haba buburan retak pemangkin, penukar haba untuk efluen reaktor perengkahan hidro dan rawatan hidro, penukar haba menara pecahan coking dan penukar haba untuk sistem penyahgaraman dan penyahhidratan, antara pelbagai unit penapisan lain.
Paparan Produk
Peralatan Pengujian
Peralatan Kilang
Peralatan penjerukan
Pakej Produk
Soalan Lazim
S: Apakah jejari lentur minimum untuk tiub U-?
A: Menurut piawaian EN 10217-7 dan TEMA, jejari lentur minimum piawai (R) ialah 1.5 kali diameter luar (R=1.5D); walau bagaimanapun, ini boleh disesuaikan untuk memenuhi keperluan pelanggan tertentu.
S: Sejauh manakah ketebalan dinding berkurangan di selekoh? Bolehkah ini diberi pampasan?
J: Kadar penipisan dinding pada titik paling nipis pada mahkota luar selekoh dikawal untuk kekal dalam 12% daripada ketebalan dinding asal. Atas permintaan pelanggan, kami boleh mengimbangi penipisan ini dengan memilih tiub dengan dinding yang lebih tebal sedikit sebelum dibengkokkan, dengan itu memastikan ketebalan dinding minimum di selekoh memenuhi semua spesifikasi reka bentuk.
S: Berbanding dengan tiub lancar, adakah tiub keluli yang dikimpal lebih terdedah kepada keretakan di bawah-keadaan operasi tekanan tinggi yang tipikal penukar haba penapisan?
A: Tidak, mereka tidak. Tiub kami menjalani proses pemeriksaan dwi yang ketat-yang terdiri daripada 100% ujian arus pusar dan ujian hidrostatik-untuk memastikan kekuatan jahitan kimpalan adalah setara sepenuhnya dengan bahan asas.
